Terminal Bloğu Entegre Kabukları

Basitleştirilmiş motor bağlantısı için önceden kablolu bağlantı platformları

Fabrikada takılan terminal bloklarına, bağlantı kutularına veya konektör panellerine sahip motor muhafazaları; ayrı muhafaza montajını ortadan kaldırır ve sahadaki kablolama işçiliğini azaltır. Hızlı elektrik bağlantısı ve bakım erişiminin gerekli olduğu endüstriyel sürücüler, HVAC ve pompa uygulamaları için tasarlanmıştır.

IEC 56–160 NEMA 42–210 IP55–IP66 Özel terminal düzenleri

Entegrasyon Fabrikada takılan terminal blokları

Terminal blokları montaj sırasında doğrudan muhafaza kabuğuna monte edilir ve dahili kablolar motor kablolarına önceden yönlendirilir. Bu, ekipman çerçevesinde ayrı bağlantı kutularına olan ihtiyacı ortadan kaldırır.

Koruma Yalıtılmış bağlantı bölmeleri

Birleşim alanları toz ve nem girişine karşı contalı ve sızdırmazdır. Uygulama ortamına bağlı olarak IP55, IP65 ve IP66 derecelendirmeleri mevcuttur.

Esneklik Çoklu terminal konfigürasyonları

Vida kelepçeli, yaylı veya itmeli terminaller için destek. Topraklama terminalleri ve nötr çubuk seçenekleriyle birlikte 3 ila 12 kutuplu terminal sayıları.

Ürün özellikler

Çerçeve boyutu aralığı	IEC 56 – 160 (adaptör seçenekleriyle NEMA 42–210)
Terminal bloğu tipi	Vidalı kelepçe, yaylı veya itmeli (müşteri seçimi)
Terminal sayısı	3 – 12 kutup (özel düzenler mevcuttur)
Tel ölçüsü kapasitesi	0,5 mm² – 16 mm² (klemens tipine bağlıdır)
Bağlantı muhafazası derecelendirmesi	IP55, IP65 veya IP66 (contalı)
Dahili kablolama	Renk kodlu yalıtımla motor kablolarına önceden kablolanmıştır
Kabuk malzemesi	DC01, SPCC veya S235JR (1,5 – 4,0 mm kalınlık)
Yüzey kaplama	Çinko fosfat e-kaplama (standart); toz kaplama isteğe bağlı
Flanş düzlüğü	≤ 0,06 mm/100 mm

Terminal türü Vida / yay / itmeli Direkler 3 – 12 Giriş koruması IP55 – IP66 Kaplama E-kaplama / toz Kablolama Önceden yüklenmiş

Mühendislik ve kurulum avantajları

Daha az saha emeği: Terminal blokları fabrikada önceden monte edilmiş ve dahili olarak kablolanmıştır; böylece sahadaki elektrik işleri en aza indirilir.
Yer tasarrufu: Ekipman çerçevelerine monte edilen ayrı bağlantı kutularını ortadan kaldırarak genel ayak izini azaltır.
Hizmet erişilebilirliği: Bağlantı kapakları inceleme, bakım veya yeniden sonlandırma sırasında kolay erişim sağlayacak şekilde konumlandırılmıştır.
Özel düzenler: Terminal konumları, giriş açıları ve kapak yönleri müşterinin kablo demetlerine uyacak şekilde özelleştirilebilir.

Kalite ve tedarik zinciri

Terminal konumlandırmasında ve elektriksel süreklilikte ilk geçiş verimi > %98 (Cpk ≥ 1,67).
Dielektrik dayanım IEC 60034'e göre 1500 V AC'de 1 dakika boyunca test edilmiştir.
EN 10204 3.1 malzeme sertifikaları ve parti başına boyutsal inceleme raporu.
Teslim süresi: Standart konfigürasyonlar için 18–22 iş günü; Özel terminal düzenleri veya özel giriş derecelendirmeleri için 28–35 gün.
Otomotiv ve yüksek güvenilirlik uygulamaları için PPAP seviye 3 mevcuttur.

Başvuru alanlar

Endüstriyel motorlar: Hızlı elektrik bağlantısı ve bakım erişiminin aksama süresini azalttığı pompalar, kompresörler, fanlar ve konveyörler.
HVAC sistemleri: Alan kısıtlamalarının entegre bağlantı çözümlerini tercih ettiği yerlerde klima santralleri, soğutma grupları ve çatı üstü ekipmanları.
Su ve atık su: Neme karşı koruma için kapalı bağlantı bölmeleri gerektiren dalgıç ve dikey motorlar.
Malzeme taşıma: Kablo yönetiminin ve hızlı sonlandırmanın kritik olduğu tavan vinçleri, vinçler ve otomatik yönlendirmeli araçlar.

Özel terminal konfigürasyonları için Yufeng, üretim öncesinde elektrik şeması incelemesi, terminal yerleşim çizimleri ve örnek kablolama doğrulaması sağlar.

Mühendislik desteği

Sıklıkla sorulan sorular

Hangi terminal blok tipleri mevcuttur?

Vida kelepçeli terminaller (standart), titreşim direnci için yaylı terminaller ve hızlı kablolama için bastırmalı terminaller sunuyoruz. Hepsi motorun tam yük akımında sürekli çalışma için derecelendirilmiştir.

Bağlantı kapağının yönü özelleştirilebilir mi?

Evet. Kapak giriş açıları (üst, yan veya alt) ve açılma yönleri, ekipmanınızdaki kablo giriş yollarına uyacak şekilde özelleştirilebilir. Onay için boyutsal çizimler sağlıyoruz.

Hangi giriş koruma değerleri mevcut?

Standart konfigürasyonlar IP55'tir (toza karşı korumalı ve su jetine dayanıklı). Zorlu ortamlar için IP65 (toz geçirmez ve düşük basınçlı su jeti) ve IP66 (toz geçirmez ve yüksek basınçlı su jeti) mevcuttur.

Dahili kablolar motor kablolarına önceden sonlandırıldı mı?

Evet. Terminal bloklarını motor kablolarına fabrikada renk kodlu yalıtım ve kıvrımlı terminallerle önceden kabloladık. Bu, sahadaki kablolama süresini azaltır ve olası bağlantı hatalarını ortadan kaldırır.

Terminal düzeneğinde hangi elektriksel testler yapılıyor?

Her ünite dielektrik dayanıklılık testinden (1 dakika boyunca 1500 V AC), yalıtım direnci testinden (500 V DC'de ≥ 50 MΩ) ve tüm terminal bağlantıları için süreklilik doğrulamasından geçer.

Terminal yerleşim çizimleri, elektrik şemaları ve örnek siparişler için Yufeng mühendislik ekibiyle iletişime geçin. Yeni entegre kabuk konfigürasyonları için DFM ve elektrik tasarımı geri bildirimi 48 saat içinde sağlanır.

Profesyonel Motor Muhafazası
Üretim Çözümleri

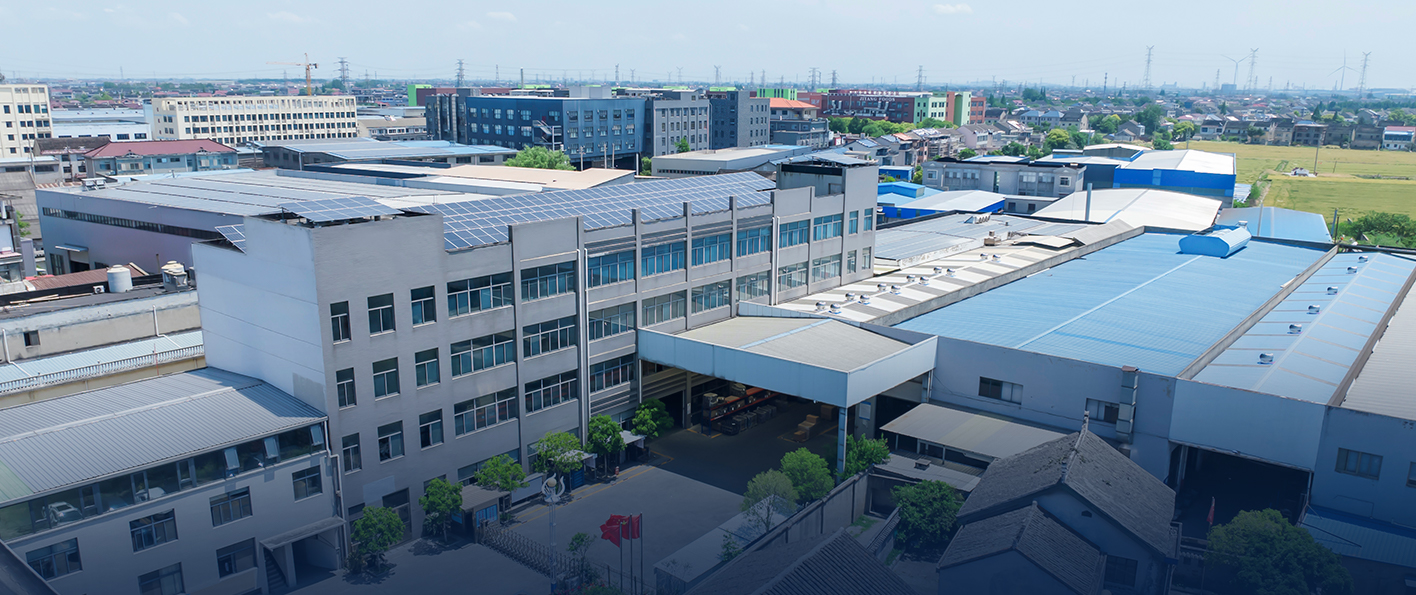

Şirket Profili
